Regnsikkert brønddæksel i rustfrit stål
Rund åbning med let hvælvet låg og glasperleblæst overflade. Fire udførelser med eller uden isolering og ventilationshætte.
SA2 giver hængslet adgang til brøndskakte, kildeskakte, udluftningsskakte og spildevandsskakte. Gasfjederen hjælper ved åbning, og den indvendige lågstøtte holder låget åbent, indtil støtten frigøres manuelt. Lemmen vælges efter åbningens størrelse, miljø, adgangskrav og montageform.
Konstruktion og betjening

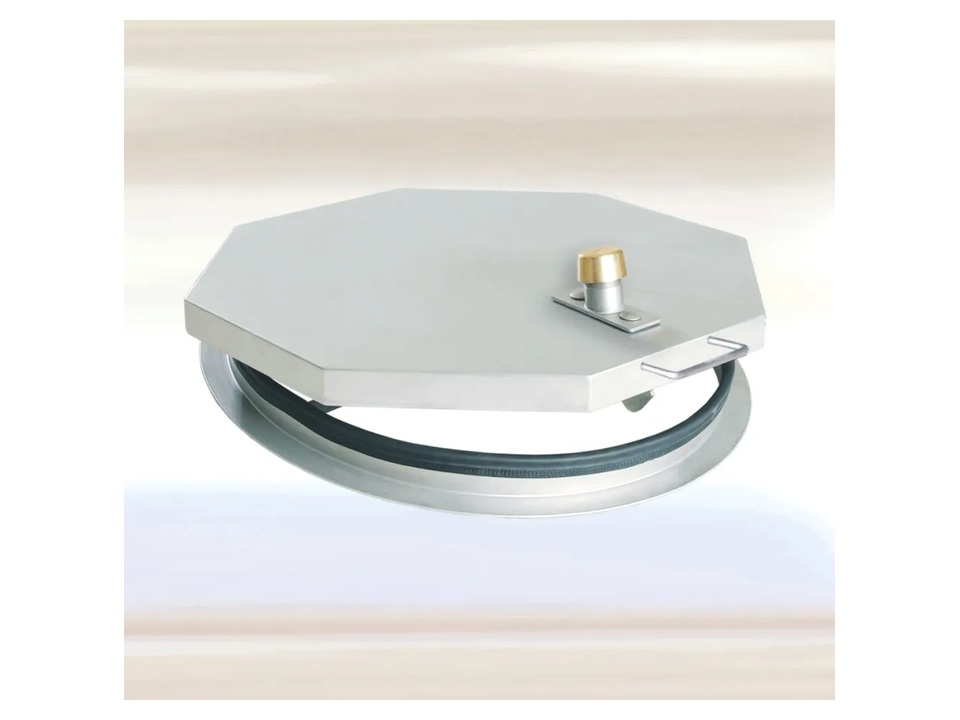

- Gasfjeder og skjulte hængsler. Låget kan åbnes ca. 100°.
- Selvindfaldende lås med messingdæksel. Betjeningsnøgle medfølger.
- Udskiftelig, frost- og vejrbestandig gummitætning mellem låg og karm.
- ES1-karm med murankre og befæstigelsesører til indstøbning eller boltning.
- Rustfrit stål 1.4301 som standard. Kvalitet 1.4571 på forespørgsel.
- Glasperleblæst overflade.
Udførelser og isolering
- Type RA: Uisoleret.
- Type RB: Isoleret.

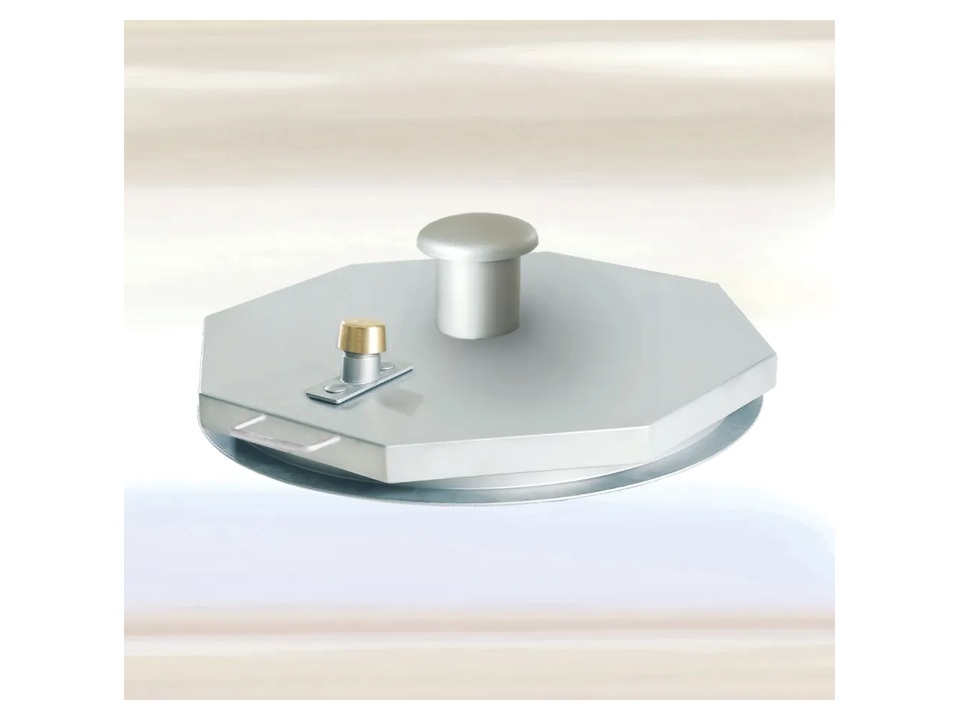

- Type RC: Ventilationshætte, uisoleret.
- Type RD: Ventilationshætte, isoleret.
Mål og standardstørrelser
Alle mål nedenfor er ca. mål i mm. Vælg efter fri åbning og plads til hele karmen. Det danske datablad indeholder alle varenumre og varianter.
- Størrelseskode 600: fri åbning Ø 620; karmens ydermål Ø 700.
- Størrelseskode 800: fri åbning Ø 800; karmens ydermål Ø 880.
- Størrelseskode 1000: fri åbning Ø 1000; karmens ydermål Ø 1080.
- Størrelseskode 1200: fri åbning Ø 1200; karmens ydermål Ø 1280.
Bemærk: Den mindste udførelse har 600 i varenummeret, men det aktuelle tekniske datablad angiver fri åbning Ø 620 mm. Kontroller målene ved bestilling.
Montage og tilbehør
Standardkarmen ES1 kan indstøbes eller boltes fast på et plant, bæredygtigt underlag. Ved indstøbning monteres lemmen med lukket låg, og betonen skal være fuldt hærdet, før låget åbnes. Følg den danske SA-montagevejledning.
ES3 kan vælges som alternativ indstøbningskarm med indvendig fastgørelse. Karm og befæstigelsessæt vælges efter model og størrelse.
Tilvalg omfatter forberedelse til profilcylinder, profilcylinder og greb til åbning fra undersiden. Montagetætning under karmen og fastgørelsesmidler er særskilte dele. Den udskiftelige tætning mellem låg og karm samt betjeningsnøglen medfølger.
Specialmål og projektering
Specialmål og alternative materialekvaliteter tilbydes på forespørgsel. Oplys fri åbning, plads til karmen, anvendelse, miljø og eventuelle krav til lås og isolering.
En belastningsklasse er ikke angivet i det aktuelle generelle produktdatablad. Krav til gang- eller køretøjsbelastning skal derfor afklares før valg. Konstruktionshøjde, netto-/bruttovægt og isoleringsværdi oplyses på den konkrete udførelse.
Danske datablade og tilbud
Download seriens danske datablad, programoversigt og montagevejledning under relaterede filer. Her finder du mål, alle standardvarianter, karmtyper og tilbehør.
Kontakt Loft & Lys på 60 80 29 73 eller info@loftlys.dk for hjælp til valg og et tilbud på din skaktlem.
