Brønddæksel SA5 - oversvømmelsessikret skaktlem

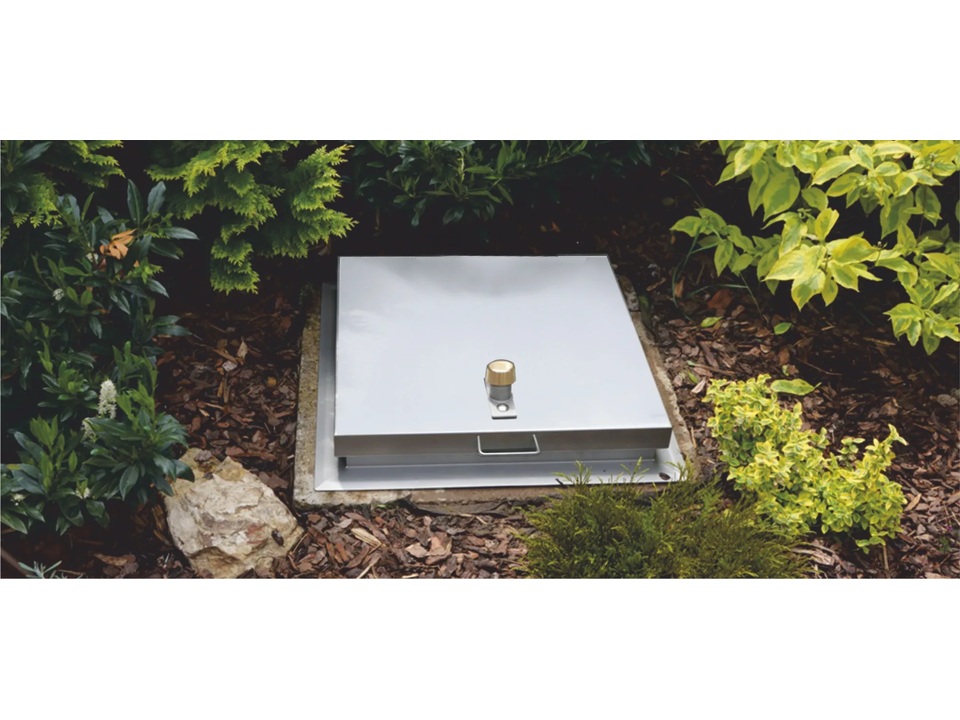

Oversvømmelsessikret brønddæksel i rustfrit stål

Låg af 4 mm rustfri stålplade, glasperleblæst overflade og ES1-karm. Regnsikker og oversvømmelsessikret op til 1 m vandsøjle. Fås med eller uden isolering.

SA5 giver hængslet adgang til brøndskakte, kildeskakte, udluftningsskakte og spildevandsskakte. Gasfjederen hjælper ved åbning, og den indvendige lågstøtte holder låget åbent, indtil støtten frigøres manuelt. Lemmen vælges efter åbningens størrelse, miljø, adgangskrav og montageform.

Konstruktion og betjening

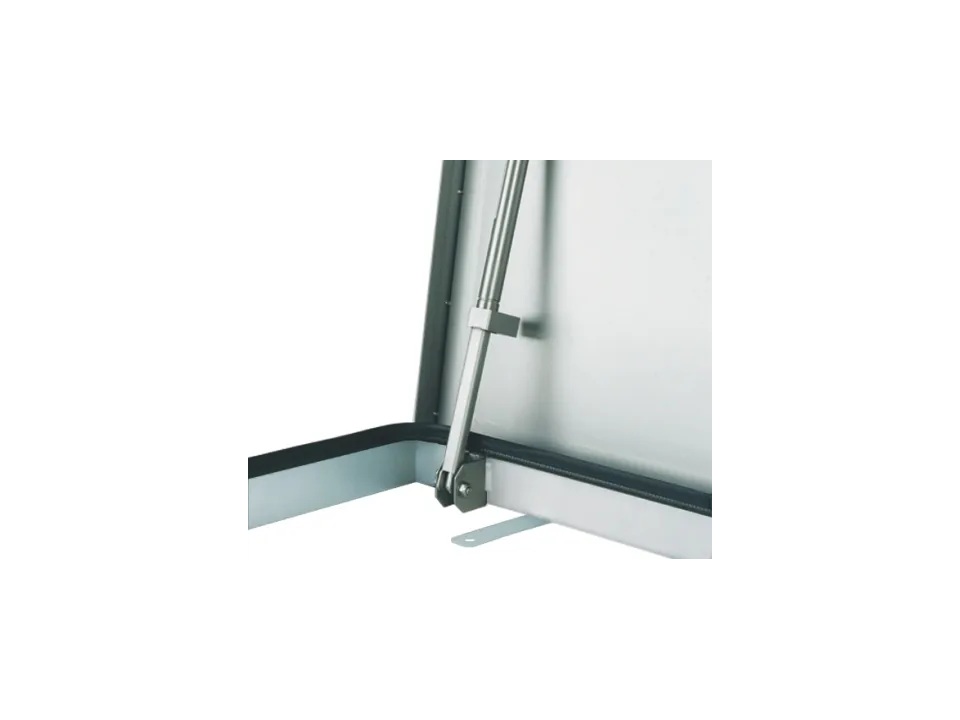

• Gasfjeder og skjulte hængsler. Låget kan åbnes ca. 100°.
• Selvindfaldende lås med messingdæksel. Betjeningsnøgle medfølger.
• Udskiftelig, frost- og vejrbestandig gummitætning mellem låg og karm.
• ES1-karm med murankre og befæstigelsesører til indstøbning eller boltning.
• Rustfrit stål 1.4301 som standard. Kvalitet 1.4571 på forespørgsel.
• Glasperleblæst overflade.

Udførelser og isolering

• Type E: Uisoleret.
• Type F: Isoleret.

Oversvømmelsessikring op til 1 m vandsøjle

Modellen er angivet som regnsikker og oversvømmelsessikret op til 1 m vandsøjle. Producenten angiver ikke en prøvet varighed i produktdatabladet. Den samlede indbygning, samlinger og fastgørelse skal passe til projektets tæthedskrav. Sikkerhedsindstikslås til indbrudshæmning tilbydes som tilvalg.

Mål og standardstørrelser

Alle mål nedenfor er ca. mål i mm. Vælg efter fri åbning og plads til hele karmen. Det danske datablad indeholder alle varenumre og varianter.

• Nominelt 600 × 600: fri åbning 570 × 570; karmens ydermål 726 × 726.
• Nominelt 800 × 800: fri åbning 770 × 770; karmens ydermål 926 × 926.
• Nominelt 1000 × 1000: fri åbning 970 × 970; karmens ydermål 1126 × 1126.
• Nominelt 1200 × 1200: fri åbning 1170 × 1170; karmens ydermål 1326 × 1326.

Montage og tilbehør

Standardkarmen ES1 kan indstøbes eller boltes fast på et plant, bæredygtigt underlag. Ved indstøbning monteres lemmen med lukket låg, og betonen skal være fuldt hærdet, før låget åbnes. Følg den danske SA-montagevejledning.

Tilvalg omfatter forberedelse til profilcylinder, profilcylinder og greb til åbning fra undersiden. Montagetætning under karmen og fastgørelsesmidler er særskilte dele. Den udskiftelige tætning mellem låg og karm samt betjeningsnøglen medfølger.

Specialmål og projektering

Specialmål og alternative materialekvaliteter tilbydes på forespørgsel. Oplys fri åbning, plads til karmen, anvendelse, miljø og eventuelle krav til lås og isolering.

En belastningsklasse er ikke angivet i det aktuelle generelle produktdatablad. Krav til gang- eller køretøjsbelastning skal derfor afklares før valg. Konstruktionshøjde, netto-/bruttovægt og isoleringsværdi oplyses på den konkrete udførelse.

Danske datablade og tilbud

Download seriens danske datablad, programoversigt og montagevejledning under relaterede filer. Her finder du mål, alle standardvarianter, karmtyper og tilbehør.
